Trubka souosá prodlužovací průměr 60/100 - 1 m, PP/AL, 29597
Kód: 51954Související produkty
Detailní popis produktu
Odkouření je určeno pro plynové kondenzační kotle s maximální teplotou spalin 120 °C v přetlakovém nebo podtlakovém provozu. Systém odkouření v tomto provedení vede spaliny vnitřní polypropylenovou trubkou o průměru 60 mm a vzduch pro spalování se nasává plechovou lakovanou trubkou o průměru 100 mm.
Obsah balení
- Prodloužení 1000 mm

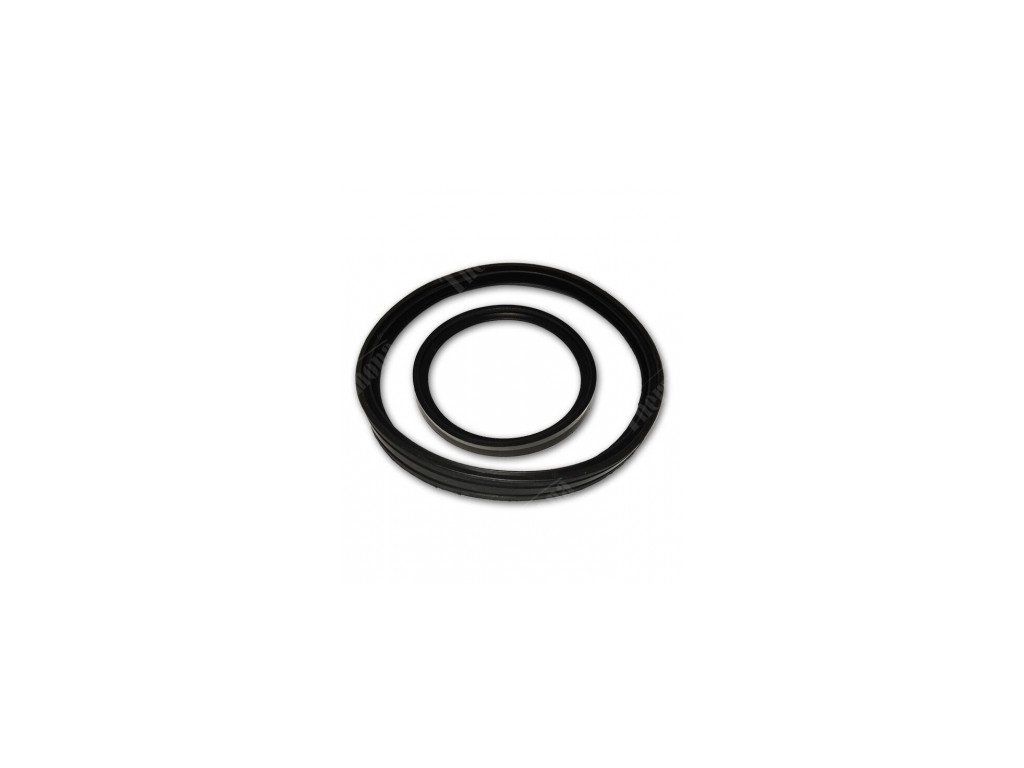

- 1 ks těsnící kroužek 100 mm
- 1 ks těsnící kroužek 60 mm
- 1 ks vyrovnávací segment pro vnitřní trubku
Charakteristika
- plechová bíle lakovaná vnější trubka
- polypropylenová odolná vnitřní trubka
- maximální délku odtahu zkracuje o 1,0 m
Příklady instalace systému odkouření ø 60/100
Vertikální odtah spalin
A - instalace na šikmé střeše
B - instalace na ploché střeše
| Název položky | Obj. číslo | |
|---|---|---|
| 1 | Příruba ø 60/100 s měřícími místy | 24673 |
| 2 | Vsuvka s kontrolním otvorem ø 60/100 | 213835 |
| 3 | Koleno souosé ø 60/100, 45° | 26140 |
| 4 | Trubka souosá prodlužovací ø 60/100 - 0,5 m Trubka souosá prodlužovací ø 60/100 - 1,0 m | 29596 29597 |
| 5 | Průchodka střechou šikmá, otvor ø 125 mm | 28014 |
| 6 | Komínek vertikální ø 60/100 | 211253 |
| 7 | Průchodka střechou rovná, otvor ø 125 mm | 20363 |
| 8 | Koleno ø 60/100, 90° s kontrolním otvorem | 212756 |
| 9 | Koleno ø 60/100, 90° s přírubou a měřícími místy | 27216 |
| 10 | Výdušná trubka ø 60/100 horizontální | 24677 |
| Koleno souosé ø 60/100, 90° | 26653 | |
| Příruba z ø 60/100 na 80 mm výdech - sání z místnosti | 27471 |
Horizontální odtah spalin do komína
Horizontální odtah spalin na fasádu
Doplňkové parametry
| Kategorie: | Koaxiální systém 60/100 |
|---|---|
| Záruka: | 24 |
| Hmotnost: | 0.5 kg |
| Výrobce: | Thermona |
