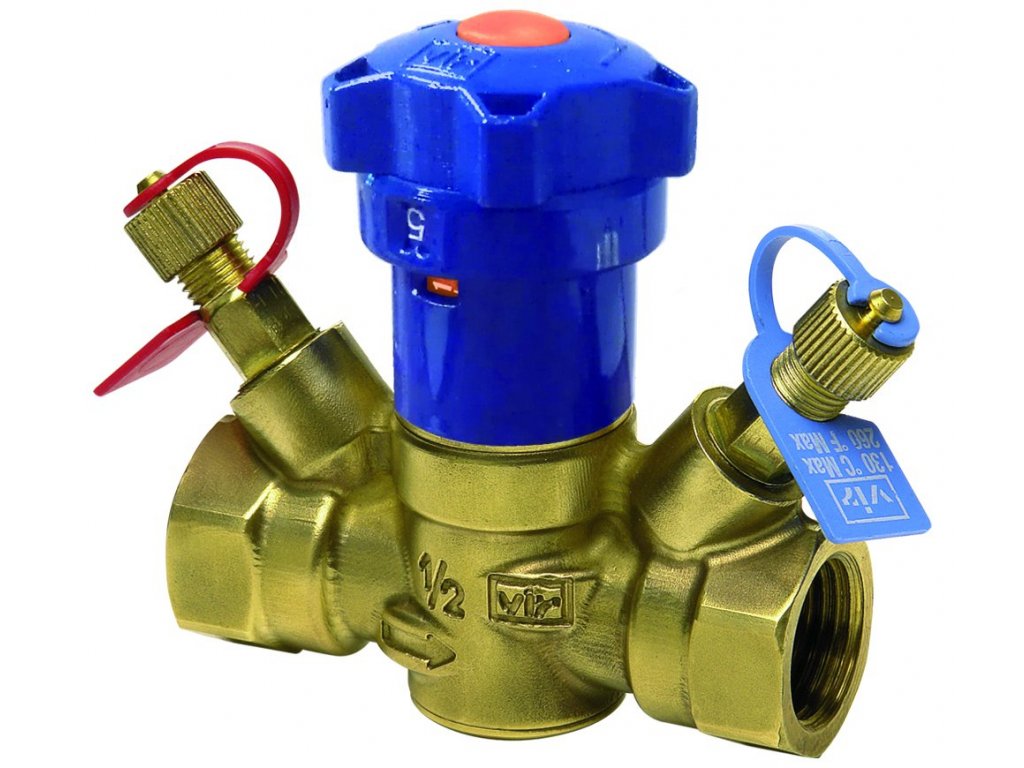

Hydronix ruční vyvažovací ventil D9535 DN 15 LF, 9535014

Kód: 48810
Neohodnoceno
Značka: Hydronix
1 459 Kč / ks 1 205,79 Kč bez DPH
Odesíláme do 3-5 dnů
Možnosti doručení

Ruční vyvažovací ventily D9535 jsou závitové armatury určené pro přesné vyvažování menších rozvodů vytápění a chlazení popř. instalaci přímo u spotřebičů. Jsou k dispozici v DN 15–20 a vedle přesného nastavení pracovní Kv hodnoty a jejího zajištění proti nežádoucí manipulaci umožňují i uzavírání, měření průtoku okruhem, měření dispoziční tlakové diference a teploty protékající teplonosné látky.

Detailní informace

Detailní popis produktu

Ruční vyvažovací ventily D9535 jsou závitové armatury určené pro přesné vyvažování méně rozsáhlých rozvodů vytápění i chlazení a pro instalace na vstup do daného spotřebiče.

Ventily jsou k dispozici v DN 15–20. Dimenze DN 15 vyrábíme ve 2 verzích - pro okruhy s velmi malými průtoky (Kvs 0,93) a ve standardním provedení.

Vedle přesného nastavení pracovní Kv hodnoty a jejího zajištění proti nežádoucí manipulaci umožňují i uzavírání, měření průtoku okruhem, měření dispoziční tlakové diference a teploty protékající teplonosné látky.

Oblast použití:

  • Rozvody vytápění, chlazení a TUV
  • Rozvody teplé (pitné) vody

Funkce:

  • Přednastavení požadovaného průtoku okruhem
  • Aretace – zajištění proti nežádoucí manipulaci
  • Měření průtoku, tlaku a teploty
  • Uzavírání



Rozměry DN 15–20
Jmenovitý tlak PN 20
Max. pracovní teplota 120 °C (PN 10)
80 °C (PN 20)
Min. pracovní teplota -10 °C
Materiál
Tělo ventilu: mosaz EN12165
Kuželka: mosaz EN12164
Bonnet: mosaz EN12164
O-kroužky: EPDM
Měřící vsuvky: mosaz EN12164 + EPDM
Značení
Tělo ventilu: směr průtoku, DN, PN
Hlavice: směr otevírání / zavírání



Varianta produktu Kvs Obj. číslo
vyvažovací ventil D9535 DN 15 LF 0,93 9535 014
vyvažovací ventil D9535 DN 15 1,58 9535 015
vyvažovací ventil D9535 DN 20 2,89 9535 020



Použití

Soustava s konstantním průtokem

Nejběžnější použití v rozvodu vytápění / chlazení s těmito spotřebiči:

  • Fancoily s 3-cestnými regulačními ventily
  • Chladicí trámy s 3-cestnými regulačními ventily
  • VZT jednotky s 3-cestnými regulačními ventily

D9535 na vstupu do spotřebiče

  • omezení max. průtoku daným spotřebičem
  • kompletní diagnostika v místě instalace
  • pro větší spotřebiče je možné použít verzi D9505, mebo přírubové provedení 447

D9535 ve zkratu před spotřebičem

  • kompenzace tlakové ztráty výměníku spotřebiče a tedy zajištění shodné tlakové ztráty portů A-AB a B-AB 3-cestného regulačního ventilu
  • typicky u VZT jednotek, méně často u malých spotřebičů

Soustava s proměnným průtokem

Nejběžnější použití v rozvodu vytápění / chlazení s těmito spotřebiči:

  • Fancoily s 2-cestnými regulačními ventily
  • Chladicí trámy s 2-cestnými regulačními ventily
  • VZT jednotky s 2-cestnými regulačními ventily
  • otopné soustavy s termostatickými ventily

D9535 na vstupu do spotřebiče

  • omezení max. průtoku daným spotřebičem
  • kompletní diagnostika v místě instalace
  • u menších spotřebičů (fancoily, chladicí trámy) je možné sloučit funkci ručního vyvažovacího ventilu a 2-cestného regulačního ventilu a použít ventil D9525

D9535 ve zkratu před VZT jednotkou s čerpadlem vnitřního okruhu

  • nastavení minimálního cirkulačního průtoku tak, aby byla v místě instalace VZT jednotky kdykoli k dispozici teplá voda
  • výrazné snížení rizika zamrznutí výměníku při nasávání čerstvého vzduchu

Doplňkové parametry

Kategorie: Vyvažovací armatury
Záruka: 24
Hmotnost: 0.5 kg
Výrobce: Hydronix
