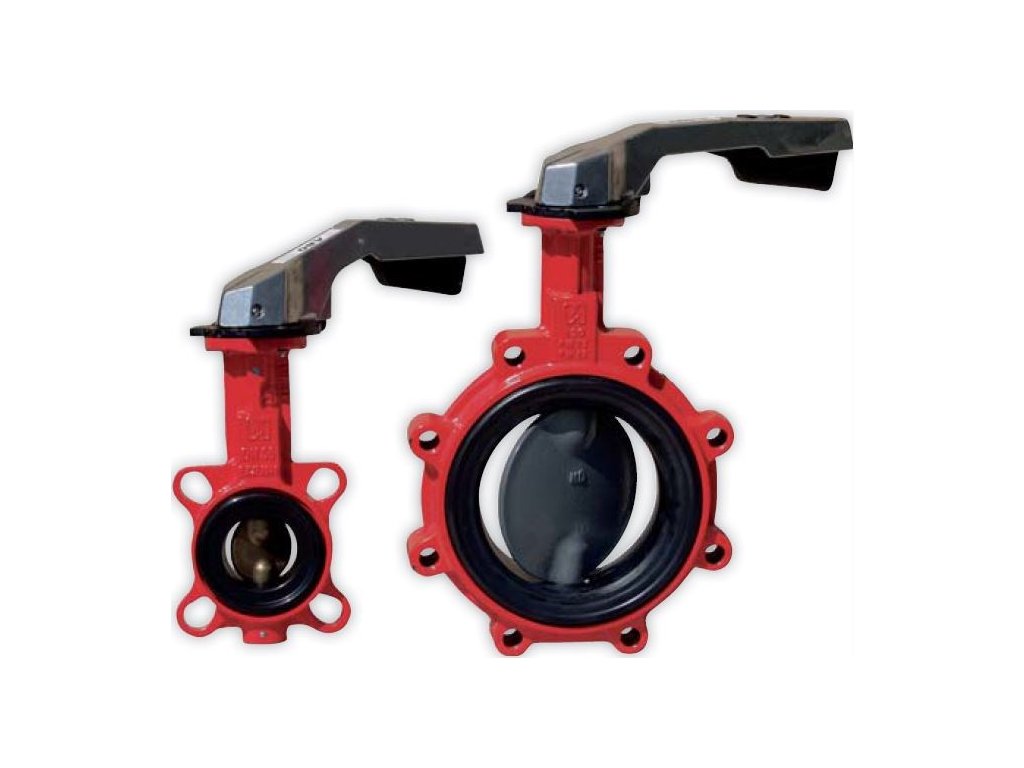

ABO VALVE 600 uzavírací klapka DN125, mezipřírubová, centrická, průchozí otvory, voda, litina/EPDM/nerez ocel CF8M, 624 B EPDM/DN 125
Kód: 57566Detailní popis produktu
TECHNICKÉ PARAMETRY KLAPKA:
- Rozměr: DN 125 (5")
- Průměr: 184 mm
- Šířka: 238 mm
- Hloubka: 56 mm
- Výška: 304,5 mm
TECHNICKÉ PARAMETRY PŘÍRUBA:
- Vnější průměr: 70 mm
- Vnitřní průměr: 50 mm
- Počet šroubů: 4 (O7 mm)
- Celková hmotnost: 7,9 kg
VÝKONOVÉ PARAMETRY:
Max. pracovní tlak: 16 bar
Teplotní rozsah: -10 °C až +125 °C
Max. pracovní tlak: 16 bar
Teplotní rozsah: -10 °C až +125 °C
Materiál:
Těleso: tvárná litina
Manžeta: EPDM
Motýl: nerezová ocel 1.4408 (CF8M)
Těleso: tvárná litina
Manžeta: EPDM
Motýl: nerezová ocel 1.4408 (CF8M)
Použití:
- voda, topné systémy, klimatizace
Možnosti ovládání:
- ruční páka
- ruční šneková převodovka
- elektrický servopohon 24 V, 230 V, 400 V
- pneumatický pohon - jednočinný/dvojčinný
- ruční páka
- ruční šneková převodovka
- elektrický servopohon 24 V, 230 V, 400 V
- pneumatický pohon - jednočinný/dvojčinný
- centrické uložení motýla
- uzavírací a regulační orgán
- dělená hřídel
- lisované spojení - klapka není rozebíratelná
- vysoké hrdlo tělesa podle vyhlášky o tepelných zařízeních
- epoxidová oranžová barva RAL 2002 - 80 pm
- vakuum max. 0,2 bar absolutně
Druh připojení klapky
|
mezipřírubová
|
Připojení klapky (DN, ", mm)
|
DN 125
|
Tlak klapky
|
PN 16
|
Použití klapky
|
voda
|
Ovládání klapky
|
páka
|
Materiál tělesa klapky
|
litina
|
Materiál těsnění klapky
|
EPDM
|
Min. provozní teplota klapky (°C)
|
-10
|
Max. provozní teplota klapky (°C)
|
125
|
Typ klapky
|
uzavírací
|
Doplňkové parametry
Kategorie: | Mezipřírubové klapky |
---|---|
Záruka: | 24 |
Hmotnost: | 5 kg |
Výrobce: | ABO |
