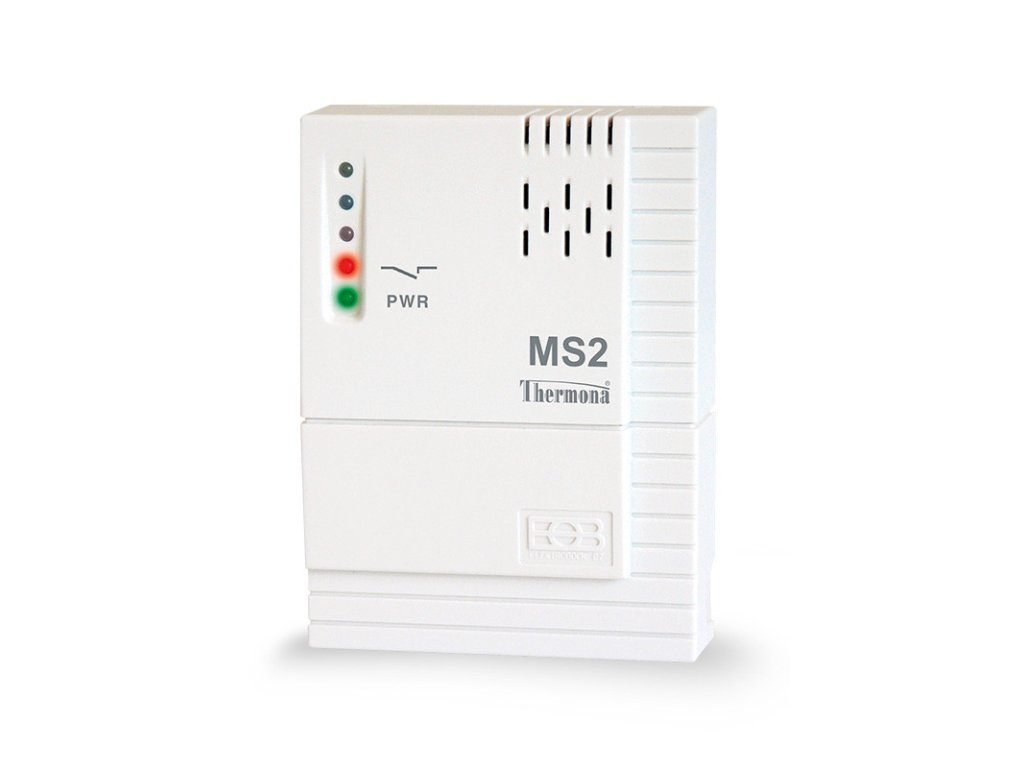

THERM externí signalizace poruch MS 2, 43570

Detailní popis produktu

MS 2 je externí modul pro systém signalizace poruchy kotlů a kaskádových kotelen. Tělo modulu signalizace MS 2 se připojuje k regulátoru PT 59 X (PT 55 X). Při chybovém hlášení z termostatu nebo přerušení spojení mezi MS 2 a PT 59 X (PT 55 X), se sepne klidový kontakt relé MS 2, na který může být připojen další světelný nebo akustický prvek (např. žárovka, signálka, houkačka, siréna atd.). Modul se hojně využívá v technicky vyspělých kaskádových kotelnách, kde ve spojení s GSM modulem GST 1, neprodleně informuje obsluhu o problémech.

Modul signalizace MS 2 se umísťuje zejména z hlediska rušení komunikační linky co nejblíže regulátoru. Propojení mezi regulátorem a blokem signalizace se provádí pomocí dvoužilového propojovacího kabelu délky maximálně 1,5 m.

• Indikace sepnutí kontaktů relé
• Indikace napájení
• Otvory pro instalaci na stěnu
• Konektor pro připojení PT 55 X
• Konektor pro připojení PT 59 X
• Konektor pro připojení GST 1 (pouze při použití PT 55 X)
• Svorky pro připojení signalizačních prvků
• Svorky pro připojení napájení modulu MS 2
